網站首頁 >> 專用磁粉探傷機
| 產品名稱 | 產品型號 | 產品規格 |

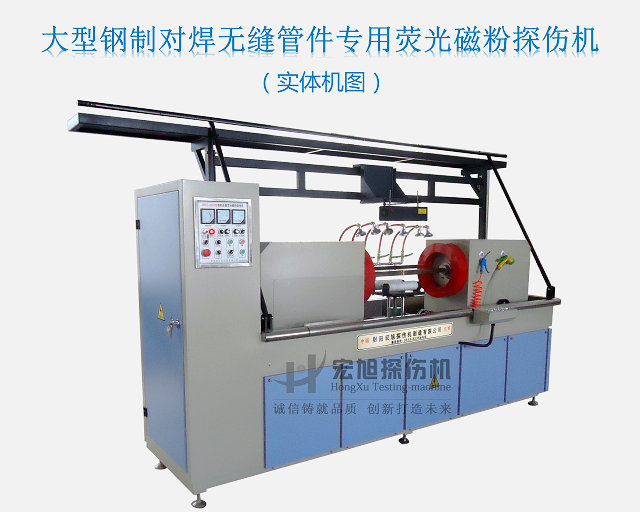

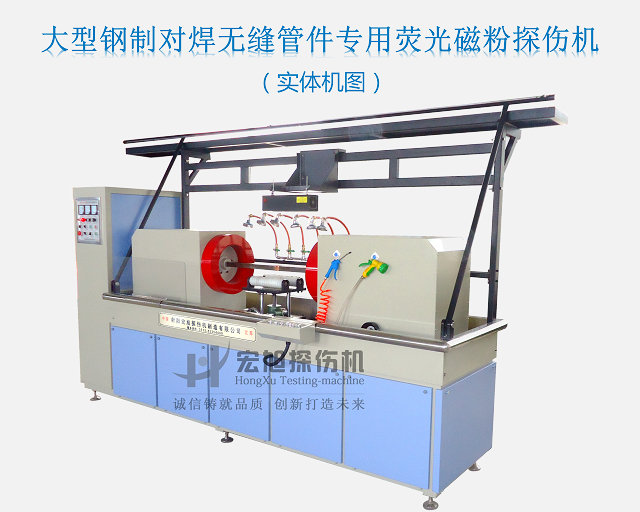

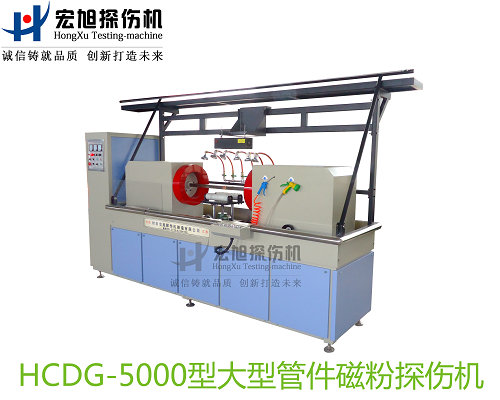

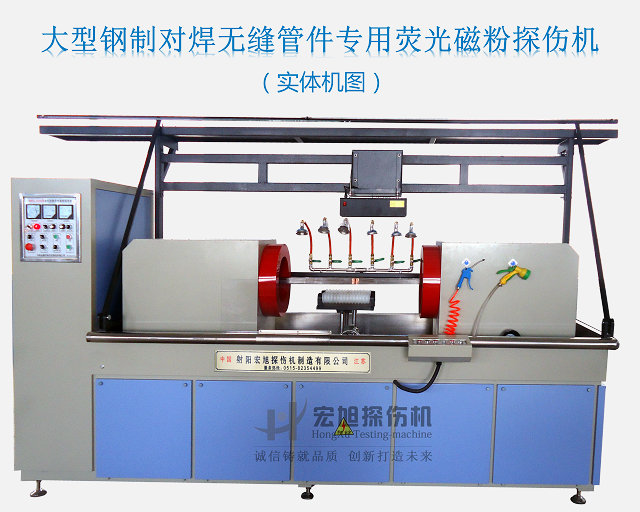

| 鋼制對焊無縫管件專用熒光磁粉探傷機 | HCDG-5000 | 臺 |
概述：
HCDG-5000型微機控制熒光磁粉探傷機，專用于按GBT12459-2005標準制造鋼制對焊無縫管件表面及近表面裂紋缺陷無損檢測。
HCDG-5000型微機控制熒光磁粉探傷機的設計、生產制造嚴格按照中華人民共和國磁粉探傷機《GB/T 15822.3-2005無損檢測磁粉檢測第3部分：設備標準》、機械工業部行業磁粉探傷機《JB/T8290-2011》標準執行。
可滿足最長900mm以內的管件進行熒光磁粉無損檢測。
設備特點：
1、整機采用機電分開開合暗室結構，暗室可手動開合，可極方便大型工件的吊裝上下料；
3、配套專用管件托架，采用蝸輪升降機升降調節管件的中心高，托架支承力不小于500KG,同時托架承重時亦可輕松升降。
4、配套輔助控制面板及腳踏開關，方便操作，機電分開結構，便于電器部分的檢修。
5、氣動控制的磁化芯棒可獨立控制，按需伸出或不動，便于長短不一工件的穿棒檢測。
檢測原理：
檢測中心帶孔的零件采用中心導體法，需配套磁化芯棒從零件內孔中穿過，用以實現中心導體法檢測。
（中心導體法：是將磁化芯棒穿入環形工件的孔中，并置于孔的中心，電流從芯棒上通過，形成周向磁場。所以又叫電流貫通法、穿棒法和芯棒法。由于是感應磁化，可用于檢查空心工件內、外表面與電流平行的縱向不連續性和端面的徑向的不連續性。對于小環件，可一次多只檢測。）
檢測步驟：
上料——穿棒——噴液磁化——顯示磁痕——光照檢測——退磁
設備組成：

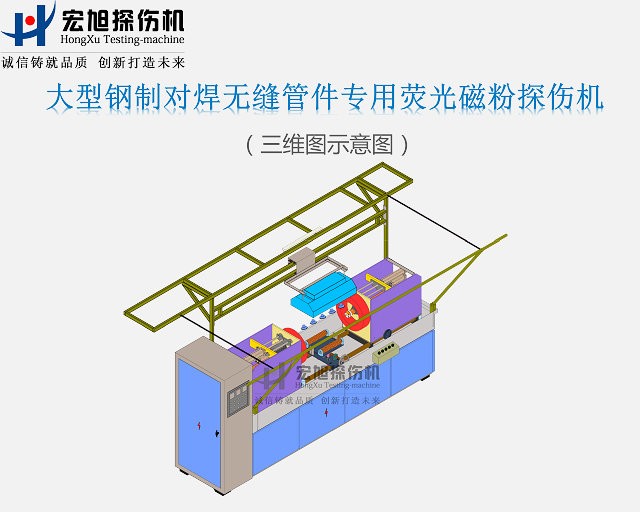

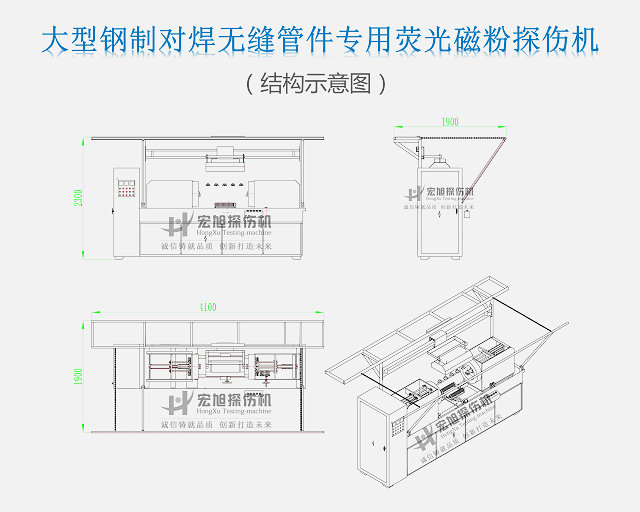

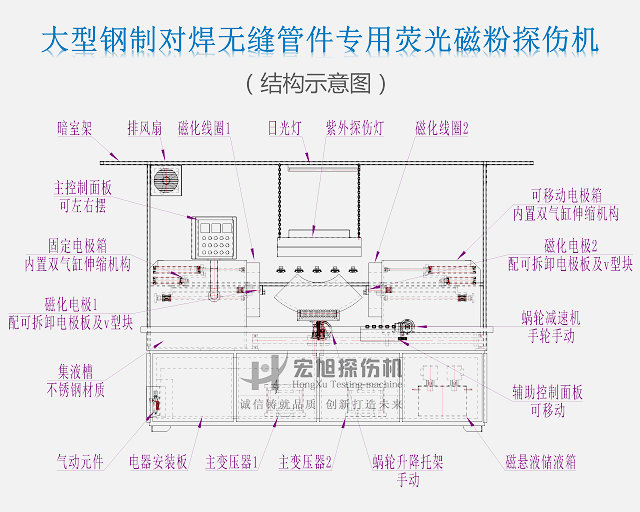

HCDG-5000型磁粉探傷機的機械床身采用臥式機電分開開合暗室結構，由固定電極箱、可移動電極箱、雙磁化線圈、雙氣缸穿棒裝置、專用工件托架、磁懸液噴灑及回收裝置、開合暗室等組成。
技術參數：
|
序號 |
名稱 |
說明 |
|
1 |
輸入電源 |
380V 50HZ 三相四線 240A（瞬時2S） |
|
2 |
氣源氣壓 |
0.4--0.6MPa （用戶自備壓縮氣源） |
|
3 |
輸出電流 |
周向：0─5000A（連續可調，帶斷電相位控制） |
|
縱向：0─16000AT（連續可調，帶斷電相位控制） | ||
|
4 |
磁化方式 |
周向磁化、縱向磁化、復合磁化； |
|
周向采用中心導體法，縱向采用磁軛線圈感應法。 | ||
|
5 |
檢測工藝 |
連續法或剩磁法 |
|
6 |
上料方式 |
人工 |
|
7 |
穿棒方式 |
氣動（雙氣動、可獨立控制） |
|
8 |
操作方式 |
自動控制和手動操作 含主控制面板、輔助控制面板、腳踏開關。 |
|
9 |
極間距 |
900mm |
|
10 |
夾緊方式 |
氣缸氣動穿棒夾緊（氣源用戶自備） |
|
11 |
夾緊行程 |
450mm*2 |
|
12 |
中心調節 |
可升降托架（蝸輪升降機手動） |
|
13 |
磁化線圈 |
雙固定 |
|
14 |
轉動功能 |
無 |
|
15 |
噴液功能 |
自動和手動外噴 |
|
16 |
暫載率 |
30% |
|
17 |
退磁效果 |
Br≤0.2mT（衰減法退磁） |
|
18 |
靈敏度 |
A型30/100 試片清晰顯示 |
|
19 |
暗室 |
手動開合結構，觀察區配滑動雙開簾。 |
|
20 |
紫外線強度 |
UV365/LED 距工件表面380mm處不小于4000μw/cm2 |
|
21 |
照明燈 |
×1 |
|
22 |
排風扇 |
×1 |
注明：本磁粉探傷機屬于非標定制型設備，工藝不斷改進中，如需采購，請聯系我公司提供所需檢測零件的外型尺寸，及檢測工藝要求，我公司技術人員會第一時間與您溝通，給您提供詳細的設備方案及準確價格，確保您所采購設備符合貴公司的需要以及先進性。
