接箍熒光磁粉探傷機控制面板圖示說明

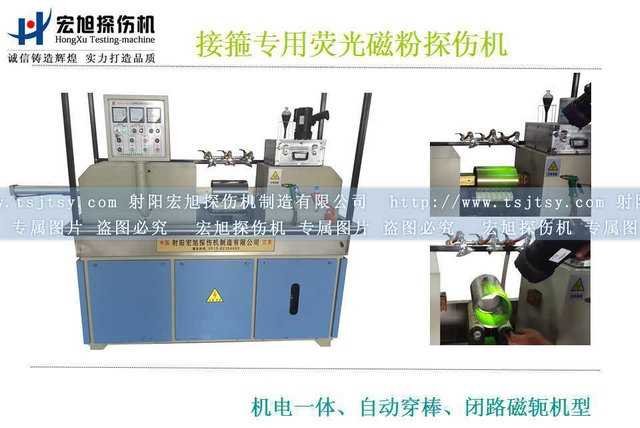

HCDG-5000型接箍專用熒光磁粉探傷機,采用閉路磁軛對接箍進行無損檢測,它的功能控制,由主控制面板及腳踏開關配合控制,主控制面板采用復合鋁板沖壓而成,上面裝有電流表、調節電位器、指示燈等按鈕開關。裝在可左右旋轉的控制箱正面,可按操作者的習慣旋轉到一定角度,便于觀察及操作。
詳細功能圖示在下面列表介紹;如有疑問及任何關于接箍磁粉探傷機方面的咨詢及采購需求可隨時聯系宏旭公司,我們竭誠歡迎您的來電。

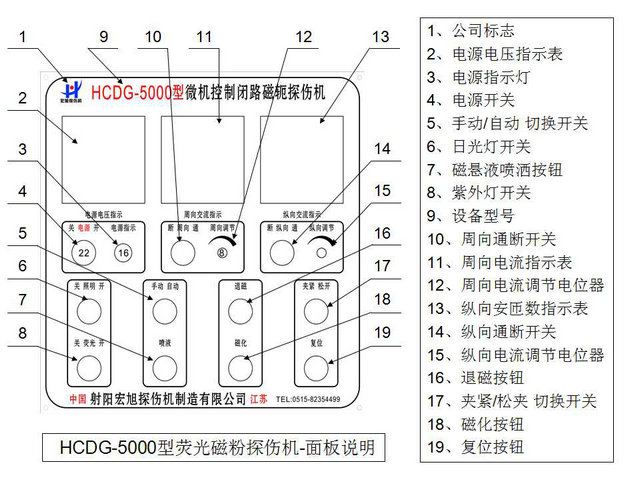

主操作面板


| 序號 | 名稱 | 功能說明 |
| 1 | 公司標志 | 指示“射陽宏旭探傷機制造有限公司”公司標志 |
| 2 | 電源電壓指示表 | 指示電源電壓是否正常 |
| 3 | 電源指示燈 | 燈光指示設備接通電源 |
| 4 | 電源開關 | 為設備工作電源開關, 右旋為開,左旋為關 |
| 5 | 手動/自動 切換開關 | 切換設備“手動”“自動”狀態 |
| 6 | 日光燈開關 | 可對日光燈開關控制 |
| 7 | 磁懸噴液按鈕 | 在“手動”狀態下按下控制磁懸液噴或關 |
| 8 | 紫外燈開關 | 可對紫外燈開關控制 |
| 9 | 設備型號 | 指示設備的具體型號 |
| 10 | 周向通斷開關 | 接通時允許周向磁化,斷開時不允許周向磁化 |
| 11 | 周向電流指示表 | 顯示周向磁化電流大小 |
| 12 | 周向電流調節電位器 | 調節周向電流大小 |
| 13 | 縱向安匝數指示表 | 顯示縱向磁化磁勢大?。ㄖ甘倦娏鞒艘跃€圈匝數) |
| 14 | 縱向通斷開關 | 接通時允許縱向磁化,斷開時不允許縱向磁化 |
| 15 | 縱向電流調節電位器 | 調節縱向磁勢的大小 |
| 16 | 退磁按鈕 | 在“手動”狀態下按下對氣缸控制夾緊工件 |
| 17 | 夾緊/松開 切換開關 | 在“手動”狀態下可控制電極伸出夾緊、松開 |
| 18 | 磁化按鈕 | 在“手動”狀態下按下,對工件充磁 |
| 在“自動”狀態下按下,啟動設備的自動程序 | ||
| 19 | 復位按鈕 | 在“自動”狀態下按下按鈕將自動程序復位初始狀態。 |
接箍磁粉探傷機,隨機配腳踏開關一只,采用航空快速接頭與主機相連,功能與上表序號“18”一樣,可解放雙手,提高檢測效率。
