探傷機磁化方法周向磁化中的中心導體法
作者：探傷機 發表時間：2013/5/2 7:58:44
定義：
磁粉探傷機的中心導體法是利用導電材料(如鋼棒)作芯棒，穿過帶孔的工件(如鋼管），讓電流從與孔同心放置的芯棒中通過，從而產生磁場磁化工件的方法。這種方法也稱穿棒法或芯棒法，它產生的磁場與直接通電法一樣產生周向磁場，用于檢査管環件內外表面軸向缺陷和端面的徑向缺陷，
概述：
中心導體法作為探傷機進行磁粉檢測時周向磁化法的一種與直接通電法一樣都是常用的磁化方法應用面非常廣，典型機型為CDG-6000齒圈熒光探傷機， CJW-2000型磁粉探傷機同樣可以加芯棒進行中心導體法檢測。對于大型環形件可以采用偏置中心導體法，對大型環形件進行分區分段檢測。
圖示：

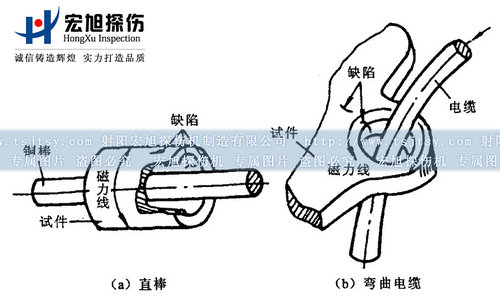

如圖1-1所示。
將工件放置在在探傷機兩電極之間，電極通過工件的內孔閉合夾緊，電流在工件內部及其周圍建立一個與直接通電法一樣的閉合周向磁場，
1-1周向磁化中心導體法
